Мини-печь из кирпича для дачи своими руками — простая конструкция и эффективность

Содержание статьи

Особенности и преимущества печей компактных габаритов

Небольшие габариты, которыми характеризуется мини печь на дровах, позволяют с комфортом располагать отопитель в удобном месте помещения, при этом, достигать высокого уровня его прогрева. Перечислим основные особенности и характеристики данного типа отопительного оборудования:

  • компактные габариты, минимум занимаемой площади
  • применение легких и теплоемких материалов для изготовления: чугун, сфероидный чугун, нержавеющая или котловая сталь, керамика
  • минимальная, но практичная комплектация
  • стильный уютный дизайн
  • часто: верхнее подключение дымохода для дополнительной экономии места
  • часто: комплектация варочной поверхностью в верхней части печи для возможности подогрева или готовки пищи
  • маленькая топка
  • небольшое обзорное стекло

Чем выгодны малогабаритные печи на дровах

Достоинство небольшой печи в том, что она занимает очень малую площадь при высокой теплоотдаче. Для загородного дома, бани, хозяйственных построек мини печь на дровах и угле подходит идеально. Строительных материалов идёт минимум, но если сверху положить варочную панель, то можно и кушать приготовить, и воду нагреть. Даже в наше время отопительно варочная печь из кирпича остается достаточно популярной. Самое главное — сделать её не составит труда начинающему мастеру. Имея перед глазами схему порядовки, можно сложить мини печь своими руками буквально за один световой день. Только предварительно нужно подготовить все необходимые инструменты и строительные материалы.

мини печки на дровах

По сравнению с «буржуйкой» кирпичная мини печь для дачи на дровах выглядит эстетично. Впоследствии её можно облагородить кафелем, и она будет не только греть, но и украшать загородный дом.

Иногда её конструкцию совмещают с камином, и это уже будет мини печь камин. Можно сразу встроить бак для нагрева воды или предусмотреть нишу для сушки овощей и фруктов.

Вариантов кирпичных печей очень много. Но это более сложные конструкции, а начинать возведение мини печи для дачи своими руками надо с простейшей модели.

Широкий спектр применения и современная комплектация

Мини печь дровяная является настоящей находкой для маленьких коттеджей и дач, мастерских, террас и гостевых домиков, магазинов, гаражей, подсобных помещений различного назначения. И это очень удобно, ведь, скажем, для небольшой дачи или гостевого домика большой камин все равно не подходит, так как его отопительная емкость будет чрезмерно избыточной. А вот небольшой, компактный и уютный очаг будет оптимальным решением: он быстро наполнит помещение теплом, позволит пользователю самостоятельно настроить комфортный температурный режим.

Вместе с тем, теплоемкие материалы, преимущественно чугун или керамика, из которых изготавливаются большинство очагов данного типа, эффективно аккумулируют тепловую энергию и после затухания пламени еще долго отдают тепло во все стороны.

Виды мини-печей

Мини-печи подразделяются на несколько основных подгрупп. Разберем основную классификацию подробно.

Печь «Кроха»

Название модели «Кроха» само по себе говорит о размерах этой печи, и она подойдет для жилого строения с любой площадью. Причем при правильной установке конструкции, она вполне способна отопить не одну, а целых две комнаты и кухню. Для дачного домика эта компактная печка будет идеальным вариантом, так как способна создать в нем уют весной и осенью, а также в сырую или холодную погоду летом.

Печь «Кроха» — отличное решение для небольшого загородного дома

Печь «Кроха» — отличное решение для небольшого загородного дома

Эту печку называют «простушкой», потому что она несложна по конструкции, и при серьезном подходе вполне может быть выстроена даже начинающим мастером. Печь имеет совсем небольшие размеры, всего 640×770 мм в основании, поэтому подойдет даже для небольшой комнаты, где для нее решено будет выделить уголок.

Конструктор печи А. Сушков удачно объединил в ней компактность, элегантность и функциональность, поэтому «Кроха» отлично впишется не только в комнату дачи, но и украсит своим уютным видом интерьер частного дома. Эта печь рассчитана на обогрев одного или двух помещений площадью в 18÷20 м², и имеет следующие характеристики:

Параметры печи Числовые значения параметров
Ширина и длина в основании 3×2,5 кирпича или 640×770 мм
Высота конструкции до трубы 2030 мм
Вес печи 1260-1280 кг
Глубина топки 746 мм
КПД До 70-75 %
Теплоотдача при одноразовой топке 1760 Вт
При трехразовой топке 2940 Вт
Варочная панель Одноконфорочная

Конструктор хорошо продумал рациональность печи, поэтому для своего небольшого размера она дает отличную теплоотдачу. В процессе топки этой модели, прогревается ее нижний отдел, а «колпак», находящийся в верхней части, хорошо сохраняет выделенное тепло и замедляет его уход в дымоход. Печь оснащена «летним» ходом, который позволяет нагревать только варочную плиту, не нагревая всю конструкцию, что особенно важно в теплый сезон. «Кроха» имеет три варианта конструкции, отличающиеся между собой расположение варочной плиты относительно топки, но чаще всего используется улучшенную и самый удобную разновидность, в которой плита и топка расположены с одной стороны. Такое расположение удобно тем, что печь можно установить таким образом, что топка и плита будут находиться на кухне, а две другие стены, если встроить их в перегородку, обогреют две комнаты, находящиеся через стену от кухонного помещения.

Улучшенный вариант печи «Кроха»

Улучшенный вариант печи «Кроха»

Для того чтобы печь прослужила как можно дольше и была безопасной, ее топливная камера выкладывается огнестойким шамотным кирпичом. Такие стенки выдерживают не только дровяной жар, но и тот такого топлива, как уголь, брикеты и торф.

До уровня плиты печь имеет ровные стены, а выше топочной дверцы, под варочной плитой, по всему периметру строения, выкладывается выступающий вперед на 30÷35 мм, ряд, который разделяет конструкцию на два отдела: верхний, воздушно-газовый и нижний – топливный. В верхней части печи располагаются каналы для циркуляции нагретого воздуха. Они способствуют максимально длительному удержанию тепла в печи, не давая ему сразу уходить в трубу.

Конструкция печи «Кроха» в разрезе.Конструкция печи «Кроха» в разрезе.

По идее разработчика, эта печь должна быть снабжена топочной дверцей с огнеупорным стеклом, через которое прекрасно видны языки пламени. Поэтому при желании «Кроха» может быть использована в качестве небольшого камина. Такая дверца вполне может быть заменена обычным чугунным вариантом.

Так как печь имеет небольшой размер по периметру, для нее потребуется и меньше расходных материалов.

Наименование материалов и комплектующих Размер в мм Количество, шт.
Шамотный кирпич ША-8 21
Красный кирпич (без дымоходной трубы 352
Фигурный (закругленный) красный кирпич 124
Колосниковая чугунная решетка 350×250 1
Стеклянная топочная дверца в чугунной раме (ДП-308-1С) 210×250 1
Чугунная поддувальная дверца 140×140 1
Одноконфорочная чугунная плита 410×340 1
Металлический лист для настила перед топкой 500×700 1
Дымоходная задвижка 130×250 1
Стальной уголок 40×40×5×520 4

Компактная модель печи – «Малышка»

Эта модель – еще один вариант, подходящий для установки на даче или же в частном доме в целях экономии более дорогих энергоносителей. Инженерная разработка этой печи принадлежит Валерию Атамас. Сам автор справился с кладкой конструкции всего за один день и решил поделиться с читателями интернета своей удачной идеей. Несмотря на небольшой размер, «Малышка» способна обогреть помещение в 15÷18 м². Кроме этого, она оснащена варочной панелью, позволяющей при необходимости согреть воду или приготовить еду.

Так выглядит несложная в исполнении, но очень эффективная печь «Малышка»Так выглядит несложная в исполнении, но очень эффективная печь «Малышка»

Главным достоинствам модели является ее небольшой размер, составляющий 505×760 мм в основании. Ну а небольшой вес, всего 360÷365 кг, позволяет проводить установку конструкции на крепкий жароизолированный деревянный пол. Маленькая печь имеет относительно тонкие стенки, поэтому, нагреваясь, быстро начинает отдавать тепло в комнату, в которой за короткий период создается комфортная температура.

При кладке этой модели печи важно учесть один момент – в первом нижнем ряду задней стенки средний кирпич нужно оставить свободным, то есть уложить его без раствора. Это необходимо сделать для того, чтобы после завершения кладки, кирпич можно было вытащить и очистить донную часть печи от упавшего раствора. Кроме этого, образовавшееся отверстие поможет быстрее просушить готовую конструкцию. Затем, кирпич можно установить на место уже на раствор.

Если печь планируется устанавливать на деревянный или бетонный пол, то перед кладкой на него настилается жаростойкая прослойка. Обычно для этого используется асбестовый лист толщиной в 5 мм, который сверху закрывается металлическим листом или же рубероидом и дополнительным сплошным слоем кирпичной кладки. Кроме этого, необходимо помнить, что перед печью должен быть обязательно постелен и закреплен металлический лист или же керамическая напольная плитка.

Первую протопку готовой печи нужно проводить легким топливом – это может быть бумага или же солома. После того как печь будет протоплена, ее дверцы и задвижка открываются для проветривания и окончательного просушивания, которое должно осуществляться не менее 7÷9 дней.

После высыхания печь рекомендовано побелить. Возникает вопрос: чем побелить печь чтобы не пачкалась. На слое побелки дым сразу же проявится, в том случае, если между раствором и кирпичом остались не видимые глазу небольшие зазоры. Дым оставит на побелке черные или серые полосы, которые будут тянуться от бракованного шва вверх. При появлении таких следов, шов, от которого они исходят, необходимо обязательно полностью очистить от застывшего раствора и заполнить новым, но уже более тщательно и аккуратно.

Возможно, вас заинтересует информация о том, как сделать печь своими руками с пошаговой инструкцией

Если планируется произвести декоративную отделку наружных стенок «Малышки», то приступать к этому можно только после двух-трех месяцев эксплуатации печи.

Продольный и поперечный разрез печи «Малышка»Продольный и поперечный разрез печи «Малышка»

Дымоход этой модели имеет такую конструкцию, что вывести его на улицу можно тремя способами:

  • Подняв кирпичную кладку дымохода до потолка, вывести его через чердак и крышу дома;
  • Вмуровав в него стальную трубу и соединив ее с коренным дымоходом;
  • Вмурованную трубу можно вывести через стену, предварительно обезопасив отверстие ее прохода жаростойким материалом.

Несложная схема строения печи «Малышка»Несложная схема строения печи «Малышка»

Данная схема поможет разобраться в конструкции этой модели кирпичной печи, так как на ней хорошо просматриваются количество рядов и конфигурация дымоотводных каналов.

Основные характеристики печки «Малышка»  следующие:

Параметры печи Числовые значения параметров
Ширина и длина в основании 505×760 мм
Высота конструкции до трубы 725 мм
Вес печи 360÷370 кг
Глубина топки 737 мм
Размер сечения канала дымохода 100×100 мм
КПД До 70-75 %
Теплоотдача 1210 Вт
Варочная панель одноконфорочная

Для возведения печки «Малышки» потребуются следующие материалы и готовые элементы (если не учитывать дымоходную трубу):

Наименование материалов и комплектующих Размер в мм Количество, шт.
Шамотный кирпич ША-8 для топки 37
Красный кирпич 62
Чугунная поддувальная дверца 140×140 1
Чугунная топочная дверца 210×250 1
Одноконфорочная чугунная плита 410×340 1
Колосниковая чугунная решетка 350×200 1
Дымоходная задвижка 130×250 1
Металлический лист для настила под печь и перед топкой 550×800 1

Модернизированная «Малышка» в банном исполнении
Модернизированная «Малышка» в банном исполнении

Нужно, отметить, что эта модель легко усовершенствуется, несмотря на ее компактность. К ее конструкции некоторые мастера умудряются добавить духовой шкаф и бак для нагрева воды. В такой комплектации «Малышку» вполне можно использовать в качестве банной печи.

Возможно, вас заинтересует информация о том, что собой представляют мини  дровяные печи для дачи

Отопительная печка с небольшой площадью основания

Эта модель мини-печи имеет только одну, отопительную функцию. Ее можно использовать для установки на даче в том случае, если, кроме нее, предусмотрена электрическая или газовая плита для приготовления пищи, и нет нужды в варочной панели. Иначе ее установка будет нерациональна.

Узкая высокая отопительная печь способна обогреть две соседние комнатыУзкая высокая отопительная печь способна обогреть две соседние комнаты

Подойдет она и для частного дома, в котором нужно отопить две соседние комнаты, встроив печь в стену между ними.

Основное достоинство подобной модели – небольшой размер в основании наряду с высокой теплоотдачейОсновное достоинство подобной модели – небольшой размер в основании наряду с высокой теплоотдачей

Преимуществом этой модели можно смело назвать ее компактность и высокую теплоотдачу. Боковые стенки печи имеют достаточно большую площадь, поэтому, нагреваясь, они станут своеобразной «батареей» размером в полстены, которая быстро и качественно передаст тепло в помещения. Общая теплоотдача от этой модели около 2000 Вт, причем, на переднюю и заднюю стенку из них приходится 210 Вт, а на боковые — по 895 Вт.

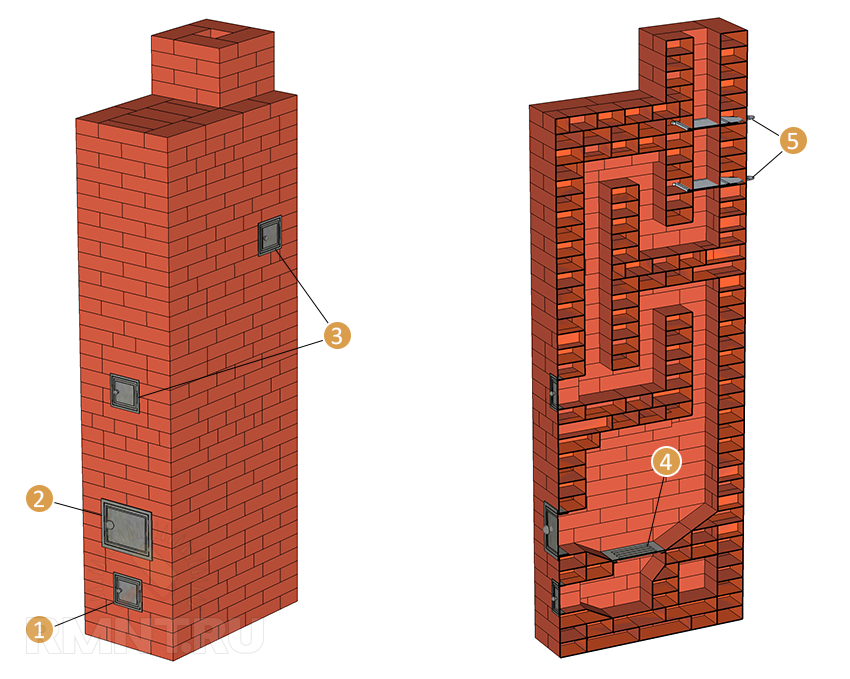

Отопительная печь имеет более сложное внутреннее строение, состоящее из нескольких каналов, которые и обеспечивают отличную теплоотдачу от стен. Так как печь имеет приличную высоту, то и материала для нее потребуется больше.

Разрез отопительной печиРазрез отопительной печи

Характеристики этой модели мини-печи состоят из следующих параметров:

Параметры печи Числовые значения параметров
Ширина и длина в основании 510×890 мм (2 × 3½ кирпича)
Высота конструкции до трубы 2380 мм
Вес печи 360÷370 кг
Глубина топки 750 мм
Размер прохода дымохода 130×260 мм
КПД До 75-80 %
Теплоотдача 2000 Вт

В данном случае конструкцию печи, так же, как и строение «Крохи», можно разделить на два отдела: верхний – газоотводящий, и нижний – топочный. Верхняя часть печи – «колпак», состоит из вертикальных каналов, соединенных между собой горизонтальными. Благодаря этой особенности, теплый воздух дольше задерживается внутри сооружения, прогревая всю площадь его боковых стенок.

Для постройки этой модели потребуются материалы, перечисленные в данной таблице:

Наименование материалов и комплектующих Размер в мм Количество, шт.
Красный кирпич 260
Шамотный кирпич ША-8 для топочного отдела 130
Колосниковая чугунная решетка 250×400 1
Чугунная поддувальная дверца 140×200 1
Чугунная топочная дверца 200×300 1
Прочистные дверцы 140×200 2
Дымоходная задвижка 130×310 2
Лист рубероида для гидроизоляции 1000×600 2
Металлический лист для настила под печь и перед топкой 500×700 1

Для простоты выполнения работ, мастера используют специальные схемы-порядовки, на которые необходимо ориентироваться, выполняя кладку каждого ряда.

Порядовка отопительной печи – с 1 по 12 ряд

Порядовка отопительной печи – с 1 по 12 ряд

Это схема-порядовка показывает кладку печи с первого по двенадцатый ряд. Возведение может вестись на обустроенном фундаменте или же на подготовленном гидроизолированном бетонном полу. Так как конструкция достаточно массивная и громоздкая по высоте, установить ее на деревянный пол не получится.

  • Рубероид укладывается под кладку в два слоя, а чтобы упростить выравнивание первого ряда, на гидроизоляционном материале можно начертить мелом, используя длинную линейку, границу основания.
  • Производя кладку первого ряда, нельзя забывать, что от его качества и аккуратности будет зависеть горизонтальность и вертикальность стен печи. Поэтому перед началом работ необходимо подготовить контрольные инструменты — отвес и строительный уровень. Некоторые мастера практикуют и натяжку горизонтальных шнуров для каждого из рядов.
  • Как можно видеть на схеме, на втором ряду монтируется дверца поддувала, формируется дымоотводный вертикальный канал.
  • На пятом ряду кладки производится монтаж колосниковой решетки, которая перекроет поддувальную камеру и обозначит дно топочной камеры. Начиная с пятого и заканчивая 15-м рядом кладка выполняется шамотным кирпичом.
  • На шестом ряду, перед колосниковой решеткой, устанавливается и закрепляется проволокой топочная дверца.

Продолжение схемы-порядовки – с 13 по 24 ряд

Продолжение схемы-порядовки – с 13 по 24 ряд

  • Следующая схема представляет порядовку, начиная с 13-го и заканчивая 24-м рядом. Здесь показано постепенное формирование вертикальных каналов и топочной камеры, поэтому очень важно производить кладку в соответствии со схемой. Иначе вся работа может быть испорчена, и ее придется переделывать.
  • Закончив кладку пятнадцатого ряда и стенок шестнадцатого, в образовавшееся пространство выкладывают глиняно-цементную смесь, а также устанавливают дверцу камеры очистки. Далее, до 25 ряда кладка производится согласно схеме-порядовке.

Завершающая схема показывает, как должна проходить работа над рядами с 25 по 35.Завершающая схема показывает, как должна проходить работа над рядами с 25 по 35.

  • На 25-м ряду оформляется дно второй камеры очистки. Для этого сверху кирпичной кладки 24-го ряда выкладывается слой глиняно-песчаной смеси. Затем монтируется дверца камеры прочистки.
  • На 28-м и 32-м рядах укладываются две дымоходные задвижки, с помощью которых можно будет регулировать тягу.
  • Остальные ряды укладываются согласно схеме, а с 35-го ряда начинается кладка дымоходной трубы.

Возможно, вам будет интересна информация о том, как замешивать глиняный раствор для кладки печей пропорции

Разновидности мини-печей по материалу изготовления

Сталь

Самый демократичный и востребованный материал при производстве печей. Основное достоинство – это небольшая цена и возможность изготовления своими руками. Самоделки не смогут сравниться с промышленными образцами по внешнему виду.

Но по производительности, домашний мастер может сделать конструкцию лучше, чем промышленная. Для этого достаточно приварить несколько труб конвекции и обложить поверхность стен шамотным кирпичом.

К достоинствам  относится небольшой вес и мобильность стальных приборов. Под них не потребуется выполнять отдельный фундамент, а летом можно оборудовать кухню на улице.

Чугун

Чугунные агрегаты – это самый оптимальный вариант для небольших помещений. По своим свойствам, материал может накапливать и постепенно отдавать тепло после сгорания топлива.

Такие приборы можно легко вынести и устроить в теплый период летнюю кухню, но потребуется найти помощников. Такая конструкция может весить минимум 25 кг.

Дополнительно установленная емкость для нагрева воды добавит комфорта вашему небольшому жилищу. Но чугун очень чувствителен к ударам и резким нагрузкам.

Особенно в разогретом состоянии незначительный удар может вызвать образование трещин. Под массивную и тяжелую конструкцию потребуется дополнительно оборудовать фундамент, особенно при установке на пол из пожароопасных материалов.

Кирпич

Мини-печи из кирпича для отопления дачи не слишком подходят. Небольшие помещения на даче подразумевают их использование только в теплый сезон. Поэтому возможны долгие перерывы в работе и нахождение печи в неотапливаемом, сыром помещении.

Такая печь отсыревает и начинает дымить. Потребуется проводить ремонтные работы и замазывать все трещины и швы между кирпичами. Но если места для постройки достаточно и планируется постоянное проживание в небольшом садовом домике, лучше варианта нет.

Такой агрегат можно дооборудовать водонагревательным баком, варочной панелью и духовкой. Камень хорошо аккумулирует тепло. Комната будет отапливаться долгое время после прогорания закладки дров.

  1. Электрические инфракрасные печи (кварцевые или галогенные) позволяют быстро нагреть помещение, но при отключении помещение моментально остывают.
  2. Газовые горелки, встроенные в металлические или кирпичные печки предпочтительней электрических. Но потребуется обустраивать систему автоматикой, и постоянно заправлять газовые баллоны.
  3. Печи, работающие на твердом топливе – оптимальный вариант. Стальная самодельная печка, работающая на доступном топливе не потребует больших затрат на производство и заготовку топлива. Затратив немного больше денег на покупку, можно приобрести комбинированные агрегаты, способные работать на нескольких видах топлива.

Из какого кирпича класть печь

Основным строительным материалом для возведения печи является красный керамический кирпич марки 150, изготавливаемый из обожженной глины. Его размеры стандартные – 250 х 120 х 65 мм, хотя в прошлые времена для печного дела выпускались и другие камни. Но сейчас все габариты унифицированы, так что и шамотный (огнеупорный) кирпич, из которого зачастую выкладывают топливник печи, по размерам такой же, как и обычный.

В строительстве еще применяется камень высотой 88 мм, но на кладку печей он не годится, поскольку имеет пустоты. Здесь же обязательно требуется только полнотелый материал, не имеющий пустот и трещин. На предмет последних надо внимательно изучать каждую единицу, для работы требуется кирпич хорошего качества. Правда, есть одно исключение – голландская печь, ее можно класть и из менее качественных камней. Но до абсурда доходить не стоит, источник тепла, сложенный из булыжников, греть точно не будет.

Дело в том, что отопительно-варочная печь, построенная своими руками из некачественного красного кирпича, может пойти трещинами еще на стадии высыхания кладочного раствора. Следует отметить, что глиняный раствор именно высыхает, а не застывает, как цементный. Поэтому новичкам не рекомендуется экспериментировать с плохим или бывшим в употреблении кирпичом, иначе вновь построенная печь тут же потребует ремонта.

Отдельная рекомендация касается кладочного раствора. Не следует на первых порах идти в ближайший овраг за глиной, ведь ее еще нужно довести до правильной кондиции. Лучше купите готовую строительную смесь для кладки печей, глиняную либо шамотную.

Схемы кирпичных мини-печей

Маленькие печи занимают небольшую площадь, размеры их оснований колеблются от 50 до 70 сантиметров в ширину и до 65—100 см в длину. Высота отопительного сооружения составляет от 1,5 до 2,3 метров. В печь встраивается варочный настил, духовой шкаф, водогрейный бак. Печниками также разработаны приборы, предназначенные только для отопления дома.

Самая простая печь из кирпича своими руками, как именно сложить, порядовка простейшей кирпичной печки для дачи, особенности кладки
Кирпичная печь для дачи своими руками 38 фото видео-инструкция по монтажу, особенности простых, небольших печек, фото
Печь из кирпича своими руками: схемы, кладка, чертежи с порядовкой и прочее+ видео
Мини русская печь своими руками: технология строительства и порядовка мини-печки
Печка для дачи из кирпича своими руками: 10 правил кладки + фото
Мини-печь для дачи: как выбрать и стоит ли покупать?
Отопительные печи на дровах для дачи: топ-12 + советы по выбору оборудования
Не в тесноте и не в обиде: маленькая кирпичная печь прогреет весь дом и не займет много места
Печь из кирпича для дома: виды, примеры порядовок + гайд по сборке
Мини-печь для дачи: как выбрать и стоит ли покупать?

Небольшая отопительная конструкция

Это самое простое отопительное сооружение. Разберем модель следующих размеров:

  • ширина основания — 51 см;
  • длина основания (глубина) — 89 см;
  • высота — 238 см.

Мини-печку устанавливают в середине кухни или у стены. Оптимальная площадь обогрева — 20—35 метров. Вокруг печи возводят межкомнатные перегородки, что позволяет нагревать и кухню, и смежное помещение.

Внутри устройства находятся:

  • топочная камера;
  • поддувало;
  • дымовые каналы, ведущие в дымоход.

Топочная дверца мини-печки (чугунная или стеклянная) выбирается в зависимости от эстетических предпочтений хозяев дома. Дверца из жаростойкого стекла, через которую видно, как горят дрова, придает конструкции сходство с камином. В средней и верхней части печи устанавливают две дымовые задвижки. Для прочистки каналов есть одна дверца. Для возведения этой модели прибора потребуются:

  • 260 штук кирпича керамического;
  • 130 штук шамотного кирпича;
  • колосник (40х23 см);
  • топочная (30х20 см) и поддувальная (20х14 см) дверки;
  • 2 дверцы для прочистных отверстий (20х40 см);
  • металлический предтопочный лист (50х70 см);
  • два листа рубероида размером 60х100 мм;
  • песок и глина (или готовая глиняно-песчаная смесь для кладки), глиняно-шамотная смесь.

Справка. Кладочный раствор увеличивает объем прибора на толщину швов.

Основание и верхняя часть мини-печи выкладывается керамическим кирпичом на глиняно-песчаном растворе. Топку кладут из шамотного кирпича на глиняно-шамотную смесь.

На длинной стороне основания умещается три с половиной кирпича, на короткой — 2 стандартных кирпича длиной 25 см. В высоту кладка состоит из 35 рядов.

Маленькая отопительно-варочная печка

Это модель мини-печи для отопления и приготовления еды — удобное и очень компактное сооружение. Оптимальная площадь обогреваемого помещения при минусовых температурах — 20—25 квадратных метров.

Устройство имеет следующие размеры:

  • длина основания (глубина) — 64 см;
  • ширина основания — 51 см;
  • высота — 215 см.

Конструкцию возводят на кухне. В прибор входят:

  • поддувало;
  • топочная камера;
  • дымовые каналы, ведущие в дымоход;
  • варочный настил;
  • ниша для духового шкафа.

Варочный настил из чугуна имеет отверстие, закрывающееся диском и кругом. В продаже есть и сплошные настилы. В нише для духовой камеры располагают металлическую духовку или водогрейный бачок с краном. Если нишу оставляют свободной, она служит для просушки вещей. Для возведения печки понадобится:

  • 222 штуки керамического кирпича;
  • колосник (40х25 см);
  • дверца для топки (20х20 см);
  • дверца для поддувала (14х14 см);
  • варочный настил (35х38 см);
  • металлический духовой шкаф или водогрейный бачок;
  • железный предтопочный лист (50х70 см);
  • две дверцы для прочистных отверстий (20х14 см);
  • две задвижки;
  • кусок плоского шифера;
  • уголок стальной;
  • глина, песок или готовая глиняно-песчаная смесь для кладки.

Технология строительства русской мини-печи своими руками

В быту существует множество вариантов мини-конструкций, которые носят различные названия. Часто их называют просто русскими печами или «экономками». Если запланировать самостоятельное возведение отопительного сооружения, то лучше остановиться как раз на строительстве русской мини-печи – оно производится и легче, и быстрее.

Первые два этапа универсальны и подходят для возведения любой русской печи. Начиная с 3-го этапа, представляем разработку А. Емшанова – отличный образец компактной и многофункциональной мини-печки.

Подготовка инструментов

Даже для простейшей кладки требуется специальный инструмент печника. Несмотря на видимую примитивность приспособлений, каждое из них имеет четкое назначение. Перечислим основные инструменты, которые лучше подготовить заранее.

Правúло – деревянная перекладина с ровными краями длиной 1-2 м, с помощью которой проверяют прямолинейность кладки. Если на одну из сторон нанести деления, правило может заменить линейку (метр).

Угольник выполняет свою прямую функцию – служит для проверки углов печи и фундамента.

Рулетка или складной метр пригодится для измерения любых расстояний между элементами печи и отдельных деталей.

Кроме перечисленных инструментов могут потребоваться:

  • мочальная кисть для затирки;
  • отвес для проверки вертикали;
  • рашпиль для обработки изразцов;
  • расшивка для отделки швов печной кладки.

Также пригодятся емкости под раствор, специальный инструмент или станок для резки кирпича, скамьи, подмостки или поддоны.

Выбор материалов

Материалы и металлические печные элементы выбирают в зависимости от типа и конструкции печи. Главное – учитывать технические характеристики, иначе после первой же топки печка растрескается.

Кирпичи для русской печи
Нельзя перевязывать два вида кирпича: красный керамический и огнеупорный. Они обладают различными коэффициентами теплового расширения, поэтому при нагревании быстро разрушатся

В местах непосредственного нагрева не используют металлические детали, которые во время топки также расширяются и разрушают кирпичную кладку.

Запрет касается любых сгораемых материалов, а также тех, которые при нагревании плавятся, деформируются и начинают выделять опасный для здоровья дым.

Рекомендуется использовать высококачественные материалы натурального и искусственного происхождения. К первой группе относятся бутовый камень и булыжник, ко второй – кирпич.

Отборный кирпич для русской печи
Кирпич лучше перебрать, замочить или обжечь – способов сделать его прочным несколько. Лучшие образцы применяют для кладки топливников и дымовых каналов – то есть максимально нагревающихся элементов

Можно использовать и старый кирпич, оставшийся от разобранных печей. Перед кладкой его отсортировывают, очищают от раствора, а в дальнейшем штукатурят.

Каждый элемент должен иметь ровные края, без сколов и трещин. Масса 1 кубометра кирпича, в который входит 480 штук, около 1700 кг. При использовании раствора количество кирпича меняется – в зависимости от толщины слоя.

Для мини-печи, порядовка которой расположена ниже, использованы два вида кирпича: красный печной и шамотный. Второй необходим для кладки внутреннего «ядра», которое переносит максимальную температурную нагрузку.

Растворы бывают разные: с содержанием глины, цемента, известняка, гипса и пр.

Раствор для кладки печи
Лучшими считаются составы на основе природной глины. Но в любом случае в состав раствора должны входить как вяжущие компоненты, так и заполнители

Глиняные растворы готовят по формуле 1:1, то есть на одну часть глины приходится одна часть песка. Возможны и другие варианты: 1:1,5, 1:2, 1:2,5.

Раствор замешивают на колодезной, водопроводной или дождевой воде. Одно из его главных качеств – пластичность. Состав должен быть достаточно густым, но легким для нанесения. После высыхания он не должен образовывать трещин.

Порядовка мини-печи

Автор схемы и порядовки мини-печи – Алексей Емшанов. Его разработка напоминает русскую печь Я. Порфирьева, но отличается более эффективным и равномерным прогревом боковых стенок.

Спустя пару лет после строительства печь показала отличные результаты:

  • быстрый и равномерный прогрев;
  • стабильная тяга при трубе сечением 20 см и высотой 5 м;
  • нет растрескивания при отсутствии футеровки второго топливника;
  • через 2 часа после растопки температура печи – 40-45°С, через 4 часа – от 55-80°С.

Если печь установить в помещении объемом около 100 м³, то оно прогреется до температуры 30-35°С. Количество ежедневно сжигаемых дров – 10-15 кг.

Вид мини печи сбоку
Для строительства используется бутовый керамический кирпич М-100, сильно пережженный. Это заметно и внешне: на кирпиче видны специфические черные подпалины

Благодаря черным вкраплениям печь выглядит привлекательно и не требует дополнительной облицовки, хотя при желании ее можно покрыть штукатуркой и покрасить.

Полноразмерное фото печи Емшанова
Внутренняя конструкция печи представляет собой два выложенных вертикально и расположенных симметрично колпака, высота которых равняется высоте всего сооружения

В кладке применяется футеровка: для топливника используют шамотный кирпич ШБ-5, для одного из колпаков – лещадку ШБ-6.

Подробнее остановимся на порядовке русской мини-печки.

Порядовка с 1 по 8 ряд
Схемы рядов с 1 по 4 и с 5 по 8. Благодаря подробной порядовке гораздо проще сделать кладку своими руками, без лишних экспериментов и возможных ошибок

1 ряд – сплошная кладка. Боковые кирпичи по внешнему краю имеют закругления, что выглядит эстетично и аккуратно.

2 ряд – также сплошная кладка, общей площадью чуть меньше основания. Размеры: 6 кирпичей на 6,5 кирпичей.

3 ряд – начало строительства зольной камеры. Установка трех прочистных дверок 14х14 см и одной поддувальной 25(28)х14 см.

4 ряд – продолжение строительства камер, фиксирование дверок.

5 ряд – перекрытие двух нижних каналов для образования двух колпаков с противоположных сторон. Канал у задней стенки печи примерно в 2 раза больше канала, находящегося в центре – для лучшего прогрева задней части.

Здесь же выкладывается первый ряд шамотного кирпича – это под подтопка. Задний колпак футеруется лещадкой.

6 ряд – заканчивается перекрытие нижних каналов, в остальном – продолжение предыдущего ряда. Второй ряд шамотного кирпича необходимо выкладывать, формируя воронку со скосами – именно сюда, на колосник, будут падать угли для догорания.

Монтаж колосника РД-6. По краям нужно оставлять зазоры шириной около 5 мм для свободного расширения при нагревании. Продолжение футеровки колпака.

7 ряд – кладка внешнего контура, куда устанавливается дверка топочной камеры ДТ-3 или ДТ-4 и фиксируется в короб из нержавейки. Начинается кладка боковых стенок топливника шамотным кирпичом, установленным на ребро. Продолжается футеровка лещадкой колпака.

8 ряд – кладка, как и в 7-ом ряду. Широкий колпак зауживается – для этого кирпич подрезают под углом 45° и кладут широкой стороной вверх, а скосом вниз.

Порядовки с 9 по 16 ряд
Схемы рядов с 9 по 12 и с 13 по 16. Формируется подтопок с плитой, а также свод горнила. Главное внимание – выравниванию пода варочной камеры

9 ряд – перекрытие широкого колпака, которое одновременно служит основанием для свода русской печи. Производится 4-й ряд шамотной кладки с перевязкой предыдущего ряда.

10 ряд – перекрытие топочной дверцы перемычкой из половинок кирпичей, внутри которых вставлена шпилька. Стягивание кирпичей производится гайками через шайбы.

11 ряд – перевязка предыдущего ряда, выравнивание по установленной перемычке, высота которой около 14 см. Кладка 5 ряда топливника шамотным кирпичом с формированием выхода для дымовых газов. Обычно этот выход называют «хайло», а особенность его состоит в самой сильной тепловой нагрузке.

Для усиления выкладываются 2 ряда кирпича, которые со временем можно будет заменить через чугунную плиту.

12 ряд – выглядит как выступ, повторяет форму первого ряда. Кирпич закруглен с двух сторон и выглядит эстетично и привлекательно. Внутренняя перемычка топливника – плита ШБ-94 или ШБ-96. Ее укладывают «на сухую», без раствора и прокладывают базальтовым картоном толщиной 2-3 мм.

Не забываем, что между двумя кладками топливника – из красного и шамотного кирпича – расстояние 5-8 мм. Зазор необходим для свободного расширения шамота во время сильного нагрева.

Под также выкладывается из шамотного кирпича. Край топливника перекрывается сверху плиток, на стыках используется базальтовый картон или каолиновая вата. Хайло приобретает законченный вид, площадь сечения – около 30 см².

Установка 2-конфорочной чугунной плиты 71х41 см и защитного 5-сантиметрового металлического уголка на край кирпичной кладки напротив плиты.

13 ряд – кладка внешнего контура и 7-го ряда шамотного кирпича. По краям чугунной плиты укладываются 2 половинки распиленной шамотной плиты (94 или 96), раствором соединяются только по краям. В нижней части – пазы 5-7 мм для свободного хода чугунной плиты.

14 ряд – перевязка предыдущего ряда, кладка варочной камеры, футеровка колпака.

15 ряд – повторение 13-го ряда. Подготовка основания под строительство свода печи и возведение его. Свод должен быть выполнен строго по радиусу.

Для усиления стенок прокладывают перфорированную оцинкованную металлическую ленту через 1-2 ряда. Благодаря этому боковые части смогут удержать напряжение при перетопах.

16 ряд – повторение 14-го ряда внешнего контура. Шамотная кладка возводится вокруг свода.

Порядовки с 17 по 24 ряд
Схемы рядов с 17 по 20 и с 21 по 24. Полное формирование варочной камеры (горнила), выравнивание внешнего контура, продолжение кладки вертикальных колпаков

17 ряд – кладка устья русской печи шамотным кирпичом, зауживание верхней части. Вместо традиционного арочного оформления используется фигурное. Оно выполняется просто и защищает устье от перетопов. Чтобы кирпичи не разъезжались, применяют перфорированную ленту.

18 ряд – очередной «пояс» – выступ из закругленных кирпичей по наружному контуру. На стыках красного и шамотного кирпича необходимо прокладывать базальтовый 3-миллиметровый картон или каолиновую вату чтобы соблюсти герметичность между наружной красной «оболочкой» и внутренним шамотным «ядром».

19 ряд – установка входной арки из кирпичей, поставленных на ребро. Внутри такая же арка выполнена из шамотного кирпича. Для усиления конструкции внутри ее пропущена шпилька, зафиксированная с двух сторон гайками. Внутренняя арка защищает внешнюю от перетопа, так как чугунная плита во время топки нагревается до 500°С.

20-22 ряд – продолжение кладки предыдущего ряда. Для сохранения тепла над сводом укладывают толстый слой каолиновой ваты – 50-60 см, а накрывают плитой из огнеупорного бетона или простого армированного бетона.

Начиная с 22 ряда можно использовать только красный кирпич.

23 ряд – сужение дымосборника с 3-х сторон под углом 22 или 45 градусов. В результате размеры дымосборника должны сократиться до сечения 25х25 см. Продолжение футеровки бокового канала.

24 ряд – перекрытие огнеупорной плиты над сводом горнила и продолжение сужения дымосборника.

Порядовки с 25 по 35 ряд
Схемы рядов с 25 по 29 и с 30 по 35. Окончание работ по формированию каналов и колпаков, строительство верхней части печи, переходящей в трубу для отвода дымовых газов

25 ряд – сужение дымосборника. Кладка внутреннего контура вокруг горизонтальной поверхности (мини-лежанки или сушилки) «на сухую» для обеспечения расширения и защиты от микротрещин. Позже ее можно облицевать керамической плиткой. Оформление боковых каналов.

26 ряд – перекрытие обоих колпаков в передней части. Дымосборник сузился до конечного размера – 25х25 см. Установка 3-х задвижек: русской печи, летнего хода и зимнего хода.

27 ряд – перекрытие задвижек и колпаков.

28 ряд – очередной «пояс» из закругленного кирпича. Три дымоотводных канала соединяются в одну камеру.

29 ряд – кладка основного дымосборника шириной 25 см.

30 ряд – установка прочистной дверки для очистки дымосборника.

31 ряд – сужение дымосборника, подготовка его к перекрытию.

32 ряд – перекрытие прочистной дверки, перевязка всего дымосборника полностью. Остается отверстие 25х25 см.

33 ряд – по контуру передней части – «пояс» из закругленного кирпича, повторная перевязка дымосборника, начало кладки трубы.

34-35 ряд и далее – кладка трубы высотой около 1 м.

После прохождения перекрытия устанавливают сэндвич-дымоход сечением 20 см. Диаметр невелик, поэтому выдерживает вес не более 1 тонны. Это необходимо учитывать при подборе дымохода – у кирпичного высота более 2 м нежелательна.

Тяжелую трубу лучше сдвинуть вбок. Если же ее планируется расположить по центру, то выше 1,5 м поднимать нельзя. В идеале прямо в трубе, под потолком, нужно установить еще одну задвижку. Однако ею часто пренебрегают из-за высоты – дотянуться до трубы действительно проблематично.

Проект мини-печи с плитой

Русская отопительно-варочная печка «Теплушка» с дополнительной камерой сгорания располагает мощностью 3.5 кВт. Сооружение рассчитано на обогрев маленького домика либо дачи площадью 30—40 м², а также приготовление пищи в зимний и летний период. Устройство малого отопителя показано на чертеже.

Мини-печь способна работать в 3 режимах:

  1. Летний ход. Открываем задвижки 1, 2 и 3 (смотри на картинке), заряжаем дровами подтопок. Газы сразу уходят по основному каналу в трубу, греется плита. Заслонка №3 играет роль вытяжки.
  2. Топка по-зимнему. Снова используем нижнюю камеру, закрываем задвижку №1. Тогда продукты горения двигаются через горнило и газоходы в подпечье, выходят по каналу на лицевую сторону и далее в главный дымоход. Происходит подогрев всего тела печи, снизу доверху.
  3. Топка по-русски. Дрова разжигаем в горниле, открываем герметичную дверцу устья и заслонку №3, задвижки 1 и 2 закрыты. Дым уходит в хайло и главную трубу, греется только лежанка. Для полноценного отопления дверку закрываем, заслонку №2 открываем – газы пойдут по нижним каналам печки.

Благодаря эффективности и сравнительно невысокой стоимости материалов мини-печку можно смело назвать экономкой. Один минус – малые размеры лежанки. Максимальная высота постройки – 2.1 м, в районе перекрыши – 147 см.

Печи из кирпича для дачи на дровах: лучшие порядовки и пошаговое руководство по сооружению
Кладка кирпичной печи своими руками
Печь из кирпича для дома: ориентиры выбора оптимального типа и примеры порядовок для самостоятельных мастеров
Печь из кирпича для дома (115 фото): инструкция по установке своими руками, чертежи печей
Маленькие кирпичные печи: назначение, преимущества, сооружение
Как сложить печь из кирпича для дома или дачи
Печи из кирпича для дачи на дровах: порядовки, схемы, кладка своими руками
Печи из кирпича для дачи на дровах: виды, особенности, инструкция по кладке + видео
Печь из кирпича своими руками: схемы, кладка, чертежи с порядовкой и прочее+ видео
Кладка печей – советы мастеров, инструкции с порядовкой

Стройматериалы и печная фурнитура

Чтобы своими руками сделать русскую мини-печь, нужно купить комплектующие и материалы:

  • полнотелый керамический кирпич – 670 штук (дымоход считается отдельно);
  • шамотный кирпич для топки – 25 шт. (марка ША-8);
  • блок шамотный марки ШБ-94 или аналогичный по размерам – 1 шт.;
  • дверца устья основной камеры 25 х 28 см, можно с огнеупорным стеклом;
  • дверка загрузочная 21 х 25 см;
  • дверца зольника 14 х 25 см;
  • две колосниковых решетки размерами 300 х 250 и 220 х 325 мм;
  • деревянный шаблон – кружало – радиусом 460 мм, длина – 65 см;
  • варочная панель из чугуна на 2 конфорки 71 х 41 см;
  • 3 задвижки: 13 х 25 см – 2 шт., 260 х 240 х 455 мм — 1 шт. (марка ЗВ-5);
  • равнополочный уголок 40 х 4 мм – 3 метра;
  • лист стальной толщиной 1 мм для полки в печурке;
  • оцинкованная сетка на армировку, ячейка 3 х 3 см – 2.1 м. п.;
  • вата каолиновая, гофрированный картон.

Кладка красного кирпича выполняется на песчано-глиняном растворе. При возведении дымохода допускается добавление цемента М400. Огнеупорные камни ставятся на другой раствор – шамотная глина, мертель и тому подобные.

Ход кладки – пошаговая инструкция

Под печь отливается железобетонный или бутобетонный фундамент, чьи размеры на 10 см превышают габариты сооружения. Строительство начинайте по достижении бетоном 75% прочности, в нормальных условиях процесс застывания займет около 2 недель. Подразумевается среднесуточная температура воздуха +20 °С и должный уход за монолитом.

Устроив гидроизоляцию из 2 слоев рубероида, сделайте первый ряд в сплошную (понадобится 40 кирпичей). Как сложить печь согласно порядовкам, читаем дальше:

На 2—3 ярусах формируется зольная камера, монтируется прочистная дверка и строятся столбики, подпирающие дно горнила. 4-й ряд продолжает основные стены печки, зольная камера перекрывается подрезанными камнями.
Ряды 5—6 формируют основной дымовой канал и днище подтопка из огнеупорного кирпича. Колосниковая решетка ставится без раствора, сверху укладывается ряд шамотных камней, поставленных на ребро.

На 7-м ярусе устанавливается загрузочная дверка и вертикальная задвижка летнего хода. 7—9 ряды укладываются по схеме, в конце шамотный кирпич укрывается каолиновой ватой (помечена зеленым)

Обратите внимание: на седьмом ярусе появляется армировка стенок стальной сеткой.

10 и 11 ряды частично перекрывают газоходы и нижнюю отопительную камеру, ставится колосник для горнила и варочная плита. 12-й ярус начинает формировать основной топливник, на 13-м крепится дверка в устье горнила.

14—17 ряды кладутся по схеме, монтируются уголки для перекрытия варочного проема

На 18-м ярусе стальные профили накрываются, строится арочный свод радиусом 46 см из клиновидных камней.
Ярусы 19, 20 делаются по схеме, полость между сводом и стенками засыпается песком либо заполняется густым кладочным раствором. Когда наполнитель высохнет, кладется 21 ряд – перекрыша.

С 22 по 32 яруса строится передняя часть отопителя. На 24-м ряду ставятся обе дымовые задвижки, на 25-м – железная полочка размером 42 х 32 см. Уложив 29-й ярус, перекройте печурку таким же листом.

Чтобы разобраться в постройке до мелочей, предлагаем посмотреть видео с подробной демонстрацией кладки каждого ряда и пояснениями мастера:

Маленькая кирпичная печь для дачи

Дача или небольшой загородный коттедж вполне могут отапливаться мини-печкой. Конструкции мини-печей имеют сходство с металлическими буржуйками – по скорости нагрева и компактности, но имеют значительно более высокий КПД. Конструкций и технологий возведения кирпичных мини-печек придумано много. Одна из самых простых схем мини-печки и будет рассмотрена.

Последовательность устройства маленькой кирпичной печи

  • Для мини-печки можно не подводить специальный фундамент. Деревянные полы, при условии, что доска имеет толщину от 50 мм, вполне могут служить основанием для печки.
  • После выбора места для мини-печки, в углу здания, в простенке или в нише, выполняют гидроизоляцию под основание печи. Для этого применимы любые рулонные гидроизоляционные материалы в два слоя и обмазочная изоляция – битумные и битумно-полимерные мастики.
  • На слой гидроизоляции насыпают крупный сухой песок толщиной 10 мм и выравнивают под горизонт. В первом ряду основания печки будет 12 кирпичей, уложенных насухо, без раствора. Выверка горизонтальности выполняется с помощью строительного уровня
  • На стартовый ряд кирпичей наносят слой глиняного раствора, затем устанавливают поддувальную дверцу, обматывая ее шнуром из асбеста. Крепеж в кладку выполняют проволокой.
  • Второй ряд и все последующие кладут на глиняном растворе. Под колосниковую решетку укладывают ряд не красным керамическим кирпичом, а шамотным, чтобы обеспечить футеровку мини-топки
  • В четвертном ряду кирпичи кладут на ребро. Начиная от уровня начала дымоходного канала в задней стенке печи несколько кирпичей делают «вышибными» – укладывают их без раствора, для последующих чисток дымохода от сажи. Возможно установить вместо вышибных кирпичей еще одну дверцу, но теплопотери от металлической дверцы будут больше, чем от нескольких кирпичей без раствора. Кладку задней стенки с вышибными кирпичами делают с небольшим смещением наружу. Под внутреннюю перегородку дымоходного канала укладывают подкладки из асбокартона или шамота
  • Топочную дверцу перед установкой обматывают асбестовым шнуром и выполняют крепеж на проволоке. открывание дверцы должно иметь направление вверх. Фиксируют дверцу в кирпичной кладке проволочными анкерами

(+118 фото) Пошаговые инструкции как самостоятельно сложить печь

  • В пятом ряду кирпичи укладывают плашмя, в шестом – ребром, в седьмом плашмя, перевязка должна выполняться, и последний кирпич ряда всегда выкладывают, соблюдая перевязку с первым. Но кладку задней стенки рассматриваемой мини-печки делают только кирпичом на ребро.
  • В восьмом ряду укладывается кирпич, закрывающий дверцу топки. В этом участке, над топкой, требуется кирпич со скошенной гранью, поскольку пламя должно быть направлено к варочной чугунной плите печки, к центру конфорки
  • Устанавливать варочную плиту из чугуна на глиняный раствор и непосредственно на кирпич недопустимо, из-за значительной разницы линейного теплового расширения чугуна и керамики. Нагрев до высоких температур даст в зоне контакта деформации с последующим образованием трещин и разрушением. Периметр мини-печки под плиты должен иметь прокладку из асбестового шнура, а плиту монтируют на шнур
  • После укладки девятого ряда в десятом формируется дымоходный канал. Малогабаритная печь может иметь различную конструкцию дымохода – прямой, прямоточный или противоточный, колпаковый, горизонтальный или вертикальный, а также комбинированный. При укладке кирпича задней стенки со смещением наружу, как в рассматриваемом примере, нужна будет труба дымохода, имеющая заднее расширение
  • Одиннадцатый ряд – участок, где выполняется стык: соединяется кирпичный и металлический участки дымохода. В уровне стыка монтируют вьюшку-задвижку с предварительной обмоткой из асбестового шнура и последующей глиняной заделкой
  • Завершающий этап – первая прочистка дымохода. Вынимают вышибные кирпичи и удаляют строительный мусор из дымохода, затем устанавливают кирпичи на прежнее место.

Для завершения работ необходима отделка:

Песчаная подсыпка под стартовым рядом кирпича не должна высыпаться, для этого шов между полом и кирпичами заделывают глиняным раствором и закрывают плинтусом, для укрепления шва и придания сооружению общей эстетики

Отделка самая простая и экономичная – побелка печки известью за два раза. Особо тщательно нужно пройти участок стыка между варочной плитой и нижним кирпичным рядом. С металла печной фурнитуры и плиты известку смыть очень трудно, поэтому разумным будет прикрыть их полиэтиленом или другим материалом от брызг и потеков побелки

(+118 фото) Пошаговые инструкции как самостоятельно сложить печь

В схемах-порядовках маленьких печей технических сложностей немного, и точно выполняя порядок печи кирпичом указанного формата, реально получить печной агрегат, который будет корректно работать, иметь экономичный расход топлива и не дымить в помещение.

Еще несколько нюансов, обычных для выполнения кладки кирпичных печей любой конструкции:

  1. Просушка печки до разгонной топки должна быть полной – глиняный раствор должен полностью высохнуть. В этом случае при обжиге он станет «каменным». Непросохший глиняный раствор, отдавая воду слишком быстро при нагреве, пойдет трещинами.
  2. Разгонную топку производят на быстро сгорающем топливе – щепках, бумаге. Топочный отдел следует прогревать постепенно, с начальной небольшой температурой. Кирпич и раствор в швах должны прогреться медленно, с полным высыханием, это адаптирует материалы и всю конструкцию для последующих экстремальных эксплуатационных режимов – длительного контакта с открытым пламенем и термоударам. Если сразу протопить построенную печку углем или большими поленьями, то можно получить растрескивание растворной смеси в швах, не обязательно заметных визуально. Но топочные газы и воздух притока изменят движение в токе и дымоходном канале, а это прямое снижение эффективности, некорректная работа агрегата и дым в помещении.
  3. Первые стартовые ряды печки выкладывают на цементно-песчаных растворах на портландцементе ПЦ400 или быстротвердеющем ПЦ500, при условии навыка быстрой кладки. Классические пропорции Ц:П = 1:4 и 1:5.
  4. Глиняные растворы для печей готовят опытным путем, подбирая количество песка в зависимости от жирности применяемой глины. Обычная пропорция ½ – 1/3. Для маленькой печи не требуется большого количества глины, поэтому проще купить готовую сухую глину с указанной на упаковке жирностью. Иногда в глиняный раствор делают добавки шамотного порошка и соли (для предотвращения быстрого обезвоживания раствора в швах – стакан поваренной соли на ведро воды для раствора).

(+118 фото) Пошаговые инструкции как самостоятельно сложить печь

Самым сложным в конструкции маленькой печки является дымоходная труба и переходный участок к дымоходу. Дымоходы выкладываются кирпичами на ребро. Уменьшение толщины кладки возможно, поскольку в дымоходе температуры несравнимы с нагревом топочной камеры. Кроме того, уменьшаются общие габариты печки.

Мини-печки применяют в гаражах, для обогрева небольших служебных построек, а также дачных домов.

Несмотря на малый габарит и простоту, мини-печь выполняет все функции отопительного агрегата – обогревает помещение, можно готовить пищу и сушить вещи. Для установки варочной плиты с двумя конфорками потребуется конструкция большей ширины и с внутренним разделением над единой топкой – для дымоходной трубы и варочной плиты.

Но изменения в конструкциях непринципиальны, для устройства печи с другим размещением варочной плиты так же следует иметь хорошую схему-порядовку и досконально точно выполнять этапы кладки.

(+118 фото) Пошаговые инструкции как самостоятельно сложить печь

Пошаговая инструкция по изготовлению мини-печи

Учитывая раскладку мини-печи для дачи, приступаем к работе.

Кладка с 1 по 12 ряды

Выкладывается первый ряд, а во втором необходимо предусмотреть место для дверцы поддувала. Ряды необходимо промазывать раствором. Перед тем, как устанавливать дверку поддувала, ее необходимо обмотать асбестом, а крепиться дверь будет при помощи проволоки.

Далее выкладывается ряд, в котором используется огнеупорный кирпич и смесь из огнеупорной глины.

Во время кладки ряда устанавливается колосниковая решетка. Начиная с этого ряда, вплоть до кладка должна производиться огнеупорным кирпичом.

В ряду следует установить дверцу топки, с которой следует проделать те же работы, что и с дверкой для поддувала (обмотать асбестом, закрепить проволокой).

ряд выкладываем согласно раскладке. Каждый слой обязательно промазывается раствором. 8, 9,10, 11 и ряды выкладываем в соответствии с раскладкой.

Кладка с 13 по 24 ряды

С ряда начинаем формировать топочную камеру и вертикальные каналы. Здесь главное — внимательно следовать порядовкам, иначе можно нарушить правильность конструкции.

На 15 ряду необходимо выложить слой глиняно-цементного раствора. Он укрепит дно прочистной камеры, после чего можно устанавливать саму дверцу.

Кладка с 25 и до 35 ряда

Далее до ряда кладку ведем в соответствии с инструкцией.

В 25 ряду следует заделать донную поверхность второй очистной камеры, также прокладывая этот ряд глиняно-песчаным раствором, а затем установить дверцу.

Далее кладем кирпич в соответствии порядовки, формируя при этом канал дымохода.

В 28 и 32 ряду следует установить две задвижки, с помощью которых будет регулироваться тяга.

рядом начинаем поднимать дымоходную трубу, как показано на раскладке.

Если все сделано правильно, после завершения всех работ должна получиться вот такая компактная модель.

Кирпичная печь для дачи своими руками 38 фото выбор места для строительства, установка печки и плиты

Эта модель имеет следующие размеры: 51 см ширина, 89 см глубина и 2,38 м высота. Сделать такую печь по силам даже новичкам. К тому же, если не имеется опыта в печном деле, то делать более сложные модели не рекомендуется, так как можно запутаться в порядовках и нарушить целостность конструкции, что повлияет на качество ее работы и срок службы.

Небольшой размер и возможность быстрого и эффективного нагрева — основные причины возведения малогабаритных печей из кирпича. Эти характеристики достигаются множеством способов, различающихся вариантами кладки и конструкции.

Кладка печей своими руками: нюансы

Чтобы печь была экономичной, её необходимо поддерживать в хорошем состоянии. Трещина шириной всего 2 мм в области задвижки обеспечит теплопотери на уровне 10% за счёт неконтролируемого поступления через неё воздуха.

Топить печь тоже нужно правильно. При сильно открытом поддувале может вылететь в трубу от 15 до 20% тепла, а если во время горения топлива будет открыта топочная дверца, то все 40%.

Дрова, которыми топится печь, обязательно должны быть сухими. Для этого их нужно заготавливать загодя. Сырые дрова дают меньше тепла, а кроме того, из-за обилия в них влаги в дымоходе образуется большое количество кислотного конденсата, который интенсивно разрушает кирпичные стенки.

Чтобы печь прогревалась равномерно, толщина поленьев должна быть одинаковой — около 8–10 см.

Дрова закладывают рядами или клеткой, так, чтобы между ними оставался зазор в 10 мм. От верха топливной закладки до верха топки должно остаться расстояние хотя бы в 20 мм, ещё лучше, если топка будет заполнена на 2/3.

Розжиг основной массы топлива производят лучиной, бумагой и пр. Использовать при этом ацетон, керосин или бензин запрещено.

После растопки нужно перекрыть вьюшку, чтобы тепло не выветривалось через дымоход.

При настройке тяги во время растопки нужно ориентироваться по цвету пламени. Оптимальный режим горения характеризуется жёлтым цветом огня; если он стал белым — воздух подаётся с избытком и значительная часть тепла выбрасывается в дымоход; красный цвет говорит о недостатке воздуха — топливо сгорает не полностью, а в атмосферу выбрасывается большое количество вредных веществ.

(+118 фото) Пошаговые инструкции как самостоятельно сложить печь

Источники
  • https://moscow.kamin.ru/katalog/pechi/mini/
  • https://teplospec.com/pechi-kaminy/kak-slozhit-mini-pech-iz-kirpicha-svoimi-rukami-poshagovoe-rukovodstvo.html
  • https://IzKirpicha.com/pechi-kamini-mangali/pechi/mini-pechi-iz-kirpicha-na-dachu-ili-v-nebolshoj-dom.html
  • https://otoplenie-expert.com/kirpichnye-pechi/kladka-pechi-svoimi-rukami-prosto-i-praktichno.html
  • https://1-teplodom.ru/malogabaritnaa-otopitelnaa-pec-iz-kirpica-svoimi-rukami/
  • https://oboiman.ru/teplo/otopitelnaa-kirpicnaa-pec-dla-doma-kamennye-peci.html
  • https://sovet-ingenera.com/otoplenie/pechi/mini-russkaya-pech-svoimi-rukami.html
  • https://a-r-s.ru/poshagovye-instruktsii-kak-samostoyatelno-slozhit-pech/
  • https://mr-build.ru/newteplo/kak-sdelat-mini-pecku.html
[свернуть]
Ссылка на основную публикацию
Adblock
detector
